Le groupe de sécurité permet de prévenir les risques d'explosion et de fuite d'eau en cas de surpression dans le circuit du chauffe-eau. Malgré son importance pour assurer la sécurité et la fiabilité des installations de production d'eau chaude sanitaire, le groupe de sécurité est pourtant souvent négligé.

Passons en revue les caractéristiques et le fonctionnement du groupe de sécurité, ainsi que les mesures d'entretien et de réparation nécessaires pour garantir sa performance et prolonger sa durée de vie.

Groupe de sécurité au meilleur prix : lequel acheter ?

Pour choisir un groupe de sécurité au meilleur prix, il s'agit de comparer les caractéristiques techniques et les prix de différents modèles proposés par différents fabricants et vendeurs. Il faut aussi s'assurer que l'équipement répond aux normes et réglementations en vigueur et qu'il convient à l'installation à laquelle il est destiné.

En général, il est préférable d'acheter un groupe de sécurité de qualité, même s'il est un peu plus cher, plutôt que de choisir le modèle le moins cher, qui pourrait compromettre la sécurité et la durabilité de l'installation.

Pour vous aider, voici une comparaison de quelques marques de groupes de sécurité pour chauffe-eau courantes sur le marché :

• Watts : une marque leader dans le domaine, connue pour ses produits de longue durée de vie.
• Comap : une marque française qui propose une gamme complète.
• Somatherm : une marque qui offre une variété adaptée à toutes les tailles et à tous les types d'installations.
• Nicoll : une marque spécialisée dans les systèmes de plomberie et de chauffage.

La qualité et la performance des groupes de sécurité varient considérablement selon les marques et les modèles. Il est donc recommandé de choisir un produit de marque réputée et de qualité fiable et durable pour éviter d'endommager l'appareil, causer des fuites d'eau, ou pire encore.

Fonctionnement du groupe de sécurité d'un chauffe-eau

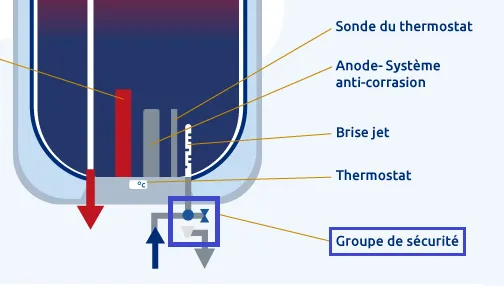

Le groupe de sécurité pour chauffe-eau est un dispositif de plomberie essentiel pour assurer la sécurité et la protection de l'appareil et des occupants de la maison, en régulant la pression et en prévenant les problèmes de reflux d'eau.

Description des composants du groupe de sécurité

Le groupe de sécurité d'un chauffe-eau est généralement composé de deux éléments principaux : un clapet anti-retour et une soupape de sécurité.

Le clapet anti-retour est conçu pour empêcher l'eau de refluer dans le réseau d'alimentation en cas de chute de pression ou de vide d'air. Ce dispositif mécanique permet à l'eau de circuler dans une seule direction.

La soupape de sécurité s'ouvre automatiquement lorsque la pression à l'intérieur du chauffe-eau dépasse une certaine limite. Elle permet à l'eau chaude de s'écouler vers l'extérieur du chauffe-eau, ce qui soulage la pression et évite les risques d'explosion.

Le clapet anti-retour et la soupape de sécurité sont généralement installés sur le côté du chauffe-eau, et ils sont souvent reliés à un tuyau de vidange pour évacuer l'eau en cas de décharge de la soupape de sécurité. Il est souvent équipé d'un récipient de collecte à son extrémité, afin de recueillir l'eau chaude évacuée en toute sécurité.

Le rôle du tuyau de vidange est donc de prévenir tout risque de dégât des eaux ou d'inondation en évacuant l'eau chaude en excès de manière contrôlée et sécurisée. Il est recommandé de vérifier régulièrement son état de fonctionnement et de s'assurer qu'il est libre de tout blocage, afin de garantir une évacuation efficace de l'eau en cas de surpression.

Utilité du groupe de sécurité

Il présente plusieurs avantages importants pour assurer la sécurité et la durabilité de l'appareil et de la maison :

• Prévention des risques de surpression de par la régulation de la pression à l'intérieur du chauffe-eau.
• Protection contre les reflux d'eau de par le clapet anti-retour.
• Évacuation de l'eau en excès : de par la soupape de sécurité.
• Prolongation de la durée de vie de l'appareil en évitant les risques de défaillance de l'appareil.
• Réduction des coûts de réparation et de remplacement avec l'intervention d'un plombier ou chauffagiste.

Installation du groupe de sécurité pour chauffe-eau

Installer un groupe de sécurité est une opération délicate qui doit être effectuée par un plombier professionnel, afin de garantir une installation correcte et sécurisée.

Voici les étapes générales :

1. Éteindre le chauffe-eau : avant de commencer l'installation, il est important de couper l'alimentation électrique ou le gaz et de laisser refroidir l'appareil pendant quelques heures.
2. Localiser l'emplacement du groupe de sécurité : il doit être installé sur le côté du chauffe-eau, généralement en haut ou en bas de l'appareil.
3. Installer le raccord du groupe de sécurité : il doit être vissé sur l'emplacement prévu sur le chauffe-eau. Il est important de serrer le raccord fermement pour éviter les fuites d'eau.
4. Mettre en place le tuyau de vidange : il doit être fixé sur la soupape de sécurité et dirigé vers un évier ou un drain.
5. Tester le groupe de sécurité : une fois l'installation terminée, il est important de tester en ouvrant et en fermant l'eau chaude pour s'assurer que la soupape de sécurité fonctionne correctement et que le tuyau de vidange évacue bien l'eau en excès.

Ajoutons qu'il existe plusieurs normes et réglementations à respecter pour l'installation du groupe de sécurité pour chauffe-eau :

• Norme NF EN 1487 : cette norme européenne définit les exigences et les méthodes d'essai.
• Normes électriques : si le chauffe-eau fonctionne à l'électricité, l'installation doit être réalisée conformément aux normes électriques en vigueur pour éviter les risques d'électrocution.
• Normes de plomberie : pour éviter les fuites d'eau et les risques de contamination.
• Réglementation locale : elles peuvent varier selon les pays et les régions.

Comment savoir si le groupe de sécurité pour chauffe-eau fonctionne correctement ? Il faut vérifier la pression de l'eau, la soupape de sécurité, le tuyau de vidange et l'étanchéité du groupe. En cas de problème, il est recommandé de faire appel à un professionnel. Cette vérification est importante pour éviter tout risque de surpression et de fuite d'eau dans le système et pour prolonger sa durée de vie.

Par ailleurs, l'installation du groupe de sécurité pour chauffe-eau peut comporter des risques si elle est mal réalisée.

Voici les erreurs courantes à éviter lors du branchement du groupe de sécurité :

• Inversion des entrées et sorties : branché dans le bon sens, il ne fonctionnera pas correctement.
• Absence de raccords étanches : les raccords doivent être bien serrés et adaptés à la taille du groupe de sécurité.
• Utilisation d'un tuyau de vidange inadapté : le tuyau doit être de la bonne taille et résistant à la pression de l'eau pour éviter les fuites et les ruptures.
• Branchement électrique incorrect pour éviter les risques d'électrocution.
• Non-respect des normes et réglementations pour éviter tout risque de sécurité.

Les compétences requises pour le raccordement du groupe de sécurité pour chauffe-eau incluent des connaissances en plomberie, en électricité, en soudure et en normes et réglementations en vigueur.

Comment remplacer le groupe de sécurité de son chauffe-eau ?

Le remplacement du groupe de sécurité pour chauffe-eau est une opération qui nécessite des compétences en plomberie et en électricité.

Les étapes sont :

1. Couper l'alimentation électrique ou le gaz du chauffe-eau.
2. Fermer la vanne d'arrêt d'eau froide et ouvrir un robinet d'eau chaude pour vider le chauffe-eau.
3. Débrancher les tuyaux d'arrivée et de sortie d'eau ainsi que le câble électrique du groupe de sécurité.
4. Utiliser une clé à molette pour dévisser le groupe de sécurité de son emplacement sur le chauffe-eau.
5. Enlever l'ancien joint torique et nettoyer la surface du siège de l'emplacement du groupe de sécurité.
6. Installer le nouveau groupe de sécurité en le vissant sur l'emplacement dédié, en remplaçant au passage le joint torique.
7. Reconnecter les tuyaux d'arrivée et de sortie d'eau, ainsi que le câble électrique.
8. Ouvrir la vanne d'arrêt d'eau froide et remplir le chauffe-eau.
9. Vérifier qu'il n'y a pas de fuites au niveau des raccords.
10. Mettre sous tension le chauffe-eau ou réactiver l'alimentation en gaz.

Quelle est la durée de vie d'un groupe de sécurité ? En général, un groupe de sécurité bien entretenu peut durer de 5 à 10 ans. Sa durée de vie dépend néanmoins de plusieurs facteurs tels que la qualité du matériau, la fréquence d'utilisation, la pression de l'eau et la qualité de l'eau. Également, si vous remarquez des signes de corrosion, de sifflements ou claquements, de fuites ou de dysfonctionnement, il peut être recommandé de le changer immédiatement pour éviter tout risque de sécurité.

Entretien du groupe de sécurité

Pour garantir le bon fonctionnement et la durée de vie du groupe de sécurité, il est recommandé de suivre ces recommandations :

• Vérifier visuellement régulièrement le groupe de sécurité pour détecter toute fuite ou corrosion.
• Nettoyer le filtre situé à l'entrée du groupe de sécurité pour éviter l'accumulation de débris et de sédiments.
• Vérifier la pression de l'eau pour s'assurer qu'elle ne dépasse pas la valeur maximale indiquée sur le groupe de sécurité. Si nécessaire, ajuster la pression avec un régulateur de pression d'eau.
• Purger le groupe de sécurité tous les 6 mois pour éliminer les dépôts de calcaire et prolonger sa durée de vie.
• Faire vérifier régulièrement le groupe de sécurité par un professionnel pour s'assurer qu'il fonctionne correctement et qu'il est en bon état.

À noter que différents signes peuvent indiquer un problème avec le groupe de sécurité pour chauffe-eau, notamment :

• Robinet bloqué : s'il ne s'ouvre pas correctement, cela peut entraîner une augmentation de la pression de l'eau dans le chauffe-eau et causer des fuites. Dans ce cas, il peut être nécessaire de nettoyer ou de remplacer le robinet pour résoudre ce problème.
• Détartrage : si des dépôts de calcaire s'accumulent, cela peut entraîner une baisse de son efficacité et un risque de fuites. Pour les éliminer, il est possible d'utiliser un produit détartrant adapté ou de faire appel à un professionnel pour effectuer un détartrage en profondeur.
• Sifflement : un sifflement peut être dû à une pression d'eau trop élevée ou à un mécanisme de libération de pression défectueux. Si la pression d'eau est trop élevée, il est possible d'installer un réducteur de pression. Si le mécanisme de libération de pression est défectueux, il peut être nécessaire de remplacer le groupe de sécurité.
• Claquements : des claquements ou des bruits de choc peuvent indiquer une surcharge ou un dysfonctionnement du mécanisme de libération de pression.

Comment savoir si le groupe de sécurité est HS ? Les signes qui indiquent un groupe de sécurité défectueux ou en panne sont les suivants : fuites d'eau, pression élevée, bruits étranges et eau chaude insuffisante. Si vous remarquez l'un de ces signes ou si vous pensez que votre groupe de sécurité ne fonctionne pas correctement, vous pouvez faire appel à un professionnel pour qu'il procède à une vérification et éventuellement au changement du groupe de sécurité.

Régler une fuite de son groupe de sécurité

Groupe de sécurité qui goutte

Si le groupe de sécurité de votre chauffe-eau goutte, cela peut indiquer un dysfonctionnement du mécanisme de libération de pression.

Voici les étapes à suivre :

1. Fermez l'alimentation en eau du chauffe-eau.
2. Ouvrez un robinet d'eau chaude pour évacuer la pression du chauffe-eau.
3. Vérifiez que le groupe de sécurité est bien fixé et qu'il n'y a pas de fuites autour des raccords.
4. S'il est obstrué par des dépôts de calcaire, essayez de le nettoyer avec un produit détartrant adapté ou en le faisant tremper dans du vinaigre blanc.
5. S'il est endommagé ou défectueux, il est recommandé de le remplacer.
6. Une fois les réparations effectuées, ouvrez l'alimentation en eau et vérifiez que le groupe de sécurité ne fuit plus.

Groupe de sécurité qui fuit en permanence

Vous pouvez tenter de résoudre le problème en suivant les étapes ci-dessous :

1. Fermez l'arrivée d'eau du chauffe-eau et vidangez le ballon d'eau chaude.
2. Dévissez le groupe de sécurité en le tournant dans le sens inverse des aiguilles d'une montre.
3. Vérifiez que les joints sont en bon état. Si les joints sont usés ou endommagés, remplacez-les.
4. Vérifiez également que l'intérieur du groupe de sécurité n'est pas obstrué par des dépôts de calcaire ou des impuretés. Si c'est le cas, nettoyez-le avec un produit détartrant ou en le faisant tremper dans du vinaigre blanc.
5. Remontez le groupe de sécurité en le vissant à la main dans le sens des aiguilles d'une montre.
6. Ouvrez l'arrivée d'eau et remplissez le ballon d'eau chaude.
7. Ouvrez un robinet d'eau chaude pour purger le système d'air.
8. Vérifiez que le groupe de sécurité ne fuit plus.
