Contacteur jour nuit chauffe-eau : branchement et fonctionnement

Le contacteur Jour/nuit, aussi appelée contacteur heures pleines/heures creuses, permet de programmer la mise en marche du chauffe-eau électrique lors des heures creuses, de façon automatique. Les heures creuses sont près de 30% moins chères que les heures pleines et la consommation du chauffe-eau peuvent représenter 10% des factures d'énergie. Ainsi, le contacteur est essentiel pour réaliser des économies sur sa facture d'électricité.

Dans cet article, découvrez comment il fonctionne, comment le brancher et comment l'entretenir pour une chauffe optimale de votre eau.

Tout simplement indispensable !Pour économiser et optimiser l'utilisation de votre chauffe-eau, un contacteur est indispensable. Référez-vous à votre facture pour savoir si vous avez les heures creuses ou non, ou appelez votre fournisseur pour vous renseigner et si besoin demander le passage à l'option heures creuses.

Qu'est-ce qu'un contacteur pour chauffe-eau électrique ?

Un contacteur est un dispositif électromécanique conçu pour couper automatiquement l'alimentation électrique du chauffe-eau une fois que l'eau atteint la température souhaitée. Il est généralement installé sur la ligne électrique alimentant le chauffe-eau et contrôle l'arrivée d'électricité vers celui-ci.

Il est constitué d'un interrupteur électrique qui est activé par un ressort de commande et d'un thermostat qui mesure la température de l'eau du chauffe-eau.

Le contacteur en marche forcée

Il correspond à la position I.

1. Lorsque l'eau du chauffe-eau atteint la température souhaitée, le thermostat envoie un signal à l'interrupteur du contacteur, qui coupe l'alimentation électrique du chauffe-eau.
2. Lorsque l'eau refroidit, le thermostat détecte la baisse de température et envoie un signal à l'interrupteur du contacteur, qui rétablit l'alimentation électrique du chauffe-eau. Le chauffe-eau peut alors commencer à chauffer l'eau à nouveau jusqu'à ce que la température souhaitée soit atteinte.
3. Le cycle se répète.

Le contacteur en position AUTO

Lorsque le contacteur est en position AUTO, il est généralement contrôlé par un thermostat intégré au chauffe-eau. Le thermostat surveille la température de l'eau et envoie un signal au contacteur pour activer ou couper l'alimentation électrique en fonction de la température souhaitée.

Par exemple, lorsque la température de l'eau descend en dessous d'un certain seuil, le thermostat envoie un signal au contacteur pour qu'il active l'alimentation électrique et chauffe l'eau jusqu'à la température désirée. Une fois cette température atteinte, le thermostat envoie un autre signal pour couper l'alimentation électrique.

Le contacteur en position 0

Lorsque le contacteur est en position 0, cela signifie qu'il est complètement désactivé, et aucune alimentation électrique n'est envoyée au chauffe-eau. Cette position est généralement utilisée lors de l'entretien ou de la réparation du chauffe-eau, ou lorsque vous souhaitez simplement arrêter temporairement le fonctionnement du chauffe-eau.

Pourquoi appeler le contacteur “jour nuit” est parfois inexact ? Le terme "jour nuit" utilisé pour désigner un contacteur peut parfois être inexact car il fait référence à une distinction traditionnelle entre les tarifs d'électricité pendant la journée (heures pleines) et la nuit (heures creuses). Cependant, avec l'évolution des politiques tarifaires et des habitudes de consommation, cette distinction peut varier d'un fournisseur d'électricité à un autre.

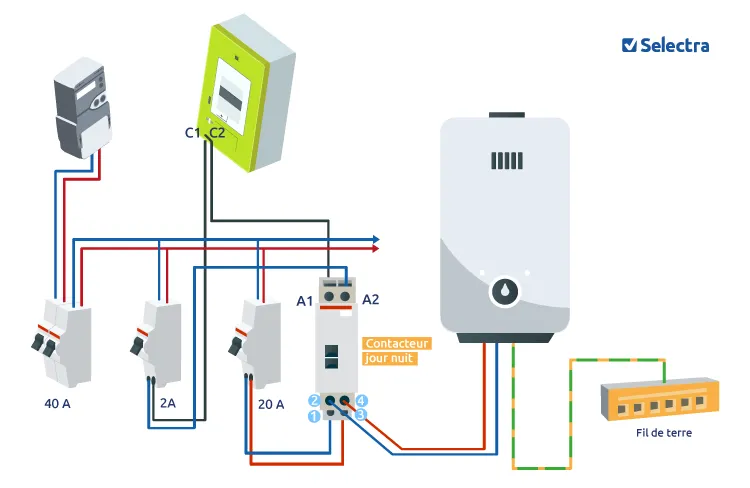

Installation et entretien de son contacteur sur le disjoncteur

L'installation d'un contacteur pour chauffe-eau électrique doit être effectuée par un professionnel qualifié.

Cependant, nous vous présentons les étapes générales de l'installation.

1. Coupez l'alimentation électrique du chauffe-eau à partir du disjoncteur.
2. Localisez l'emplacement où vous souhaitez installer le contacteur sur le mur, en tenant compte de l'emplacement du chauffe-eau et de la distance des câbles électriques.
3. Percez des trous pour fixer le contacteur sur le mur et fixez-le en utilisant des vis.
4. Connectez les câbles électriques du chauffe-eau au contacteur. Les câbles doivent être correctement isolés et fixés avec des bornes de connexion.
5. Connectez les câbles électriques d'alimentation au contacteur. Les câbles doivent être correctement isolés et fixés avec des bornes de connexion.
6. Vérifiez que tous les câbles sont correctement fixés et que les connexions sont bien serrées.
7. Rétablissez l'alimentation électrique à partir du disjoncteur.
8. Testez le contacteur pour vous assurer que tout fonctionne correctement. Vérifiez que le chauffe-eau chauffe l'eau et que le contacteur coupe automatiquement l'alimentation électrique lorsque l'eau a atteint la température souhaitée.

Mais commet s'assurer que le contacteur est bien installé et fonctionne correctement ? Il y a plusieurs étapes pour le savoir :

1. Vérifiez les branchements électriques : assurez-vous que tous les branchements sont correctement effectués, que les fils sont bien connectés et que les connexions sont serrées. Si vous avez des doutes sur les branchements, consultez le manuel d'instructions ou faites appel à un professionnel.
2. Testez le contacteur : vous pouvez tester le contacteur en vérifiant qu'il coupe l'alimentation électrique du chauffe-eau lorsqu'il est programmé pour le faire. Pour ce faire, vous pouvez activer la fonction de coupure en appuyant sur le bouton de test. Si le contacteur fonctionne correctement, l'alimentation électrique du chauffe-eau devrait être coupée.
3. Vérifiez la température de l'eau : contrôler la température de l'eau produite par le chauffe-eau pour vous assurer qu'elle est correcte et qu'il n'y a pas de surchauffe. Si la température est trop élevée, cela peut indiquer un problème avec le contacteur ou un autre composant du chauffe-eau.
4. Contrôlez les horaires de programmation : vérifiez les horaires de programmation pour vous assurer que le chauffe-eau fonctionne aux heures programmées et qu'il est éteint aux heures souhaitées.
5. Assurez-vous de suivre les consignes de sécurité : n'oubliez pas de prendre toutes les précautions nécessaires lors de l'installation et de l'utilisation du contacteur pour chauffe-eau électrique. Assurez-vous de couper l'alimentation électrique avant de manipuler les fils et de suivre les instructions de sécurité fournies avec le contacteur.

Comment savoir si le contacteur du chauffe-eau heure creuse fonctionne ? Le fonctionnement du contacteur pour chauffe-eau en heure creuse peut être vérifié de différentes manières. Tout d'abord, vérifiez que le contacteur est correctement installé et connecté à l'alimentation électrique du chauffe-eau. Assurez-vous que le tarif heures creuses est bien activé auprès de votre fournisseur d'électricité. Consultez le contrat d'électricité pour connaître les plages horaires des heures creuses. Vérifiez que le chauffe-eau fonctionne uniquement pendant les heures creuses en observant les témoins lumineux du contacteur. Si vous n'êtes pas sûr du fonctionnement du contacteur, vous pouvez tester son fonctionnement en débranchant le chauffe-eau pendant les heures creuses et en le rebranchant pendant les heures pleines pour vérifier si le chauffe-eau chauffe l'eau en dehors des heures creuses.

De plus, voici quelques précautions à prendre lors de l'installation d'un contacteur pour chauffe-eau électrique :

• Coupez l'alimentation électrique avant de commencer toute intervention sur l'installation électrique.
• Utilisez des outils adaptés pour éviter les risques de court-circuit ou d'électrocution.
• Respectez les normes électriques en vigueur, notamment en matière de section des câbles et de protection des circuits.
• Installez le contacteur dans un endroit sec et aéré, à l'abri de la chaleur et des vibrations.
• Fixez solidement le contacteur à l'aide de vis adaptées.
• Vérifiez que les branchements électriques sont correctement réalisés et que les câbles sont bien fixés.
• Avant de mettre sous tension l'installation électrique, effectuez un contrôle visuel pour vous assurer qu'il n'y a pas de câbles dénudés ou de fils électriques mal isolés.
• Une fois l'installation terminée, vérifiez le bon fonctionnement du contacteur en effectuant un test de mise sous tension.

Ai-je besoin de l'aide d'un professionnel pour installer mon contacteur pour chauffe-eau électrique ? L'installation d'un contacteur pour chauffe-eau électrique peut être complexe et doit être effectuée par un électricien qualifié. Il est important de respecter les normes de sécurité en vigueur et de suivre les instructions d'installation fournies avec le contacteur pour éviter les risques de choc électrique, d'incendie et d'autres dangers pour la sécurité.

Si votre contacteur de chauffe-eau électrique émet un bruit anormal, vous pouvez effectuer quelques actions pour tenter de régler le problème. Il faut tout d'abord vérifier que les câbles sont bien fixés et que les branchements sont corrects. Ensuite, contrôlez l'état du contacteur pour voir s'il est endommagé ou si les contacts sont usés. Il convient aussi de nettoyer les contacts du contacteur pour enlever toute trace d'oxydation ou de saleté qui pourrait causer des interférences. Une autre option est de remplacer le contacteur s'il est endommagé ou usé.

Si après avoir effectué ces vérifications, le bruit persiste, il est recommandé de faire appel à un électricien qualifié pour diagnostiquer et régler le problème.

Par ailleurs, vous pouvez aussi tester le contacteur du cumulus avec un multimètre. Voici comment procéder :

1. Tout d'abord, coupez l'alimentation électrique du chauffe-eau en éteignant le disjoncteur.
2. Retirez le capot du contacteur du chauffe-eau pour accéder aux fils et aux bornes.
3. Réglez votre multimètre en mode de mesure de résistance.
4. Connectez les sondes de votre multimètre aux bornes du contacteur.
5. Effectuez une lecture de la résistance entre les bornes du contacteur. Si la résistance est infinie, cela signifie que le contacteur est ouvert et ne fonctionne pas correctement. Si la résistance est nulle, cela signifie que le contacteur est court-circuité et doit être remplacé.
6. Si la résistance est correcte, vérifiez également la continuité du contacteur en réglant le multimètre en mode de mesure de continuité. Les fils du contacteur doivent être connectés pour que le multimètre affiche une continuité.
7. Si le contacteur ne passe pas ces tests, il doit être remplacé par un nouveau.

Les différentes marques de contacteur chauffe-eau

Il existe de nombreuses marques de contacteurs pour chauffe-eau électrique sur le marché. Chacune de ces marques propose des modèles de contacteurs de qualité et performants, adaptés aux besoins spécifiques des utilisateurs. Il est important de bien se renseigner sur les caractéristiques de chaque modèle avant de faire son choix pour s'assurer d'une installation optimale et sûre.

Il est difficile de faire un comparatif exhaustif car chaque marque a ses spécificités et ses gammes de produits. Cependant, certaines marques sont plus connues et ont une meilleure réputation que d'autres. Parmi les marques les plus populaires, on peut citer :

• Legrand : marque française reconnue pour la qualité de ses produits électriques, notamment pour les installations domestiques. Elle propose une large gamme de contacteurs pour chauffe-eau, allant du modèle basique au modèle programmable.
• Hager : marque allemande spécialisée dans les produits électriques pour l'habitat et les bâtiments industriels. Elle propose des contacteurs pour chauffe-eau de qualité professionnelle, avec des fonctionnalités avancées comme la programmation et la surveillance de la consommation d'énergie.
• Schneider Electric : marque française un leader mondial des solutions électriques et électroniques. Elle propose des contacteurs pour chauffe-eau de qualité, avec des fonctionnalités avancées comme la programmation et la surveillance de la consommation d'énergie.
• Finder : marque italienne spécialisée dans les relais et les contacteurs électriques. Elle propose des contacteurs pour chauffe-eau de qualité, avec une attention particulière portée à la sécurité et à la fiabilité des produits.
• ABB : marque suisse spécialisée dans les technologies de l'énergie et de l'automation. Elle propose des contacteurs pour chauffe-eau de qualité professionnelle, avec des fonctionnalités avancées comme la programmation et la surveillance de la consommation d'énergie.

Le choix de la marque dépendra des besoins spécifiques de l'utilisateur en termes de fonctionnalités, de qualité et de budget. Il est important de bien se renseigner sur les caractéristiques de chaque modèle avant de faire son choix pour s'assurer d'une installation optimale et sûre

Pourquoi mettre un contacteur sur un chauffe-eau : les avantages

Les avantages du contacteur pour chauffe-eau électrique sont multiples :

• Économie d'énergie : en installant un contacteur, vous pouvez programmer votre chauffe-eau pour qu'il fonctionne pendant les heures creuses, lorsque l'électricité est moins chère. Cela vous permet de réduire votre facture d'électricité.
• Protection du chauffe-eau : le contacteur permet de protéger votre chauffe-eau en évitant les surchauffes. En effet, si la température de l'eau dépasse une certaine limite, le contacteur coupe l'alimentation électrique, évitant ainsi tout risque d'endommager le chauffe-eau.
• Durée de vie prolongée du chauffe-eau : en évitant les surchauffes, le contacteur contribue à prolonger la durée de vie du chauffe-eau.
• Confort d'utilisation : le contacteur programmable permet de programmer le fonctionnement du chauffe-eau pour qu'il s'adapte à vos besoins spécifiques. Vous pouvez ainsi programmer votre chauffe-eau pour qu'il chauffe l'eau avant votre retour à la maison, ou pour qu'il ne fonctionne pas lorsque vous êtes en vacances.
• Le contacteur pour chauffe-eau électrique permet également de garantir la sécurité électrique en coupant l'alimentation électrique du chauffe-eau en cas de besoin, comme en cas de court-circuit ou de surtension électrique. Cela évite les risques d'incendie et de danger pour les personnes et les biens.

Voici un exemple de calculs comparatifs sur les consommations par rapport en HP (marche forcée) et Base (sans contacteur). Nous supposons que le chauffe-eau a une puissance nominale de 3 kW.

Consommation en marche forcée (HP) avec contacteur :

• Durée d'utilisation quotidienne : 3 heures le matin + 3 heures le soir = 6 heures
• Consommation quotidienne en kWh : 3 kW x 6 heures = 18 kWh

Consommation en mode base (sans contacteur) :

• Consommation quotidienne en kWh : 3 kW x 24 heures = 72 kWh

En comparant ces chiffres, on constate que l'utilisation du contacteur en mode HP permet de réduire la consommation quotidienne de 72 kWh à 18 kWh, ce qui représente une économie de 54 kWh par jour.
